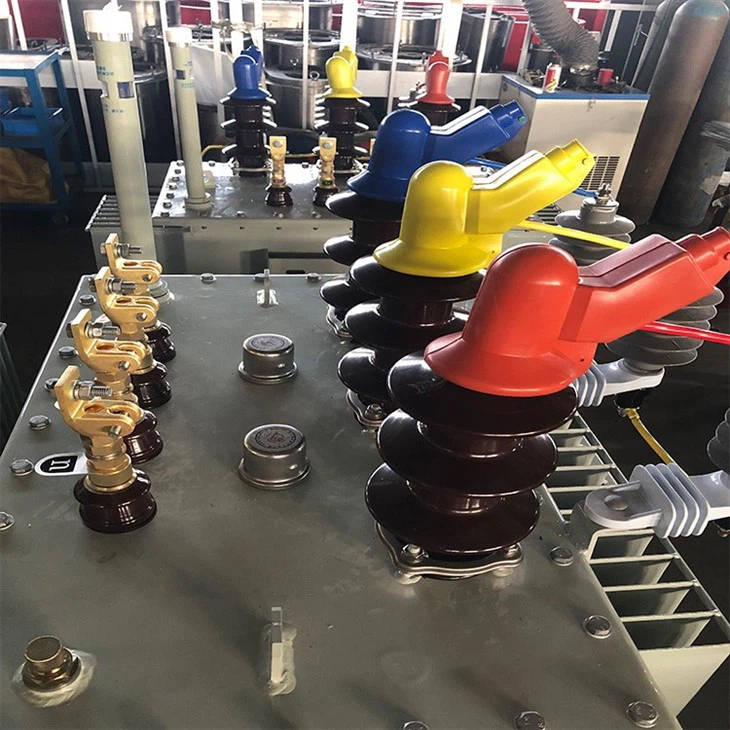

200 KVA 11kV 6.6kV 0.4kV transfòmatè distribisyon doub vòltaj

200 KVA 11kV 6.6kV 0.4kV transfòmatè distribisyon doub vòltaj

Pouvwa nominale: 200kVA
Rated Voltage: 11/6.6-0.4kV
Rated aktyèl: 10.5/17.5/288.68A
Rated Frekans: 50Hz
Senbòl Koneksyon:Dyn11

Voye rechèch

Fonksyon

1.Product Spesifikasyon

Pouvwa nominale: 200kVA

Rated Voltage: 11/6.6-0.4kV

Rated aktyèl: 10.5/17.5/288.68A

Rated Frekans: 50Hz

Kantite faz: 3 faz

Senbòl Koneksyon:Dyn11

Metòd refwadisman: ONAN

Klas izolasyon: A

Nivo izolasyon: LI 75 AC28 / LI AC3

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 6

2. Estanda tès:

IEC60076

3.Test atik

3.1Mezi rapò vòltaj ak tès gwoup koneksyon
HV1 likidasyon		LV likidasyon	Rated rapò	Devyasyon vòltaj pousan			Senbòl Koneksyon
Tape pozisyon	Voltage （V）	Voltage （V）	Rated rapò	AB/ab	BC/bc	CA/ca	Senbòl Koneksyon
1	11550		28.875				Dyn11
2	11275		28.188
3	11000	400	27.500
4	10725		26.813
5	10450		26.125
HV2 likidasyon		LV likidasyon	Rated rapò	Devyasyon vòltaj pousan			Senbòl Koneksyon
Tape pozisyon	Voltage （V）	Voltage （V）	Rated rapò	AB/ab	BC/bc	CA/ca	Senbòl Koneksyon
1	7150		17.875				Dyn11
2	6875		17.188
3	6600	400	16.500
4	6325		15.813
5	6050		15.125
3.2 Tès rezistans likidasyon Anviwònman Tanperati degre
Liquidation	Tape pozisyon	Valè mezire（Ω）			Pousantaj dezekilib rezistans （ pousan ）
Liquidation	Tape pozisyon	A-B	B-C	C-A
H.V	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Pousantaj dezekilib rezistans（pousan）

Liquidation	Tape pozisyon	Valè mezire（Ω）			Pousantaj dezekilib rezistans （ pousan ）
		A-B	B-C	C-A	Pousantaj dezekilib rezistans （ pousan ）
H.V.2	1
	2
	3
	4
	5
L.V		a-b	b-c	c-a	Pousantaj dezekilib rezistans（pousan）

3.3 Mezi rezistans izolasyon
Sit Mezi	Rezistans izolasyon (MΩ)
HV—LV POU TÈ	Pi gran pase oswa egal a 1000
LV—HV POU TÈ	Pi gran pase oswa egal a 1000
HV&LV POU TÈ	Pi gran pase oswa egal a 1000
3.4 AC pouvwa kenbe tèt ak vòltaj tès
Pati presyon	Tès vòltaj (kV)	Dire (s)	Rezilta
HV—LV POU TÈ		60	PASE
LV—HV POU TÈ		60
3.5 Pa gen okenn pèt chaj ak pa gen okenn chaj aktyèl
Mwayèn vòltaj (kV)	RMS vòltaj (kV)	Pa gen chaj aktyèl	Pèt san chaj (W)
（pousan）	Valè mezire
0.4	0.4
3.6 Pwovoke tès vòltaj
Tape pozisyon	Aplike vòltaj (kV)	vòltaj endiksyon (kV)	Endiksyon miltip	Frekans (Hz)	Dire (s)	Rezilta
L.V	H.V
3
3.7 Enpedans (pousan) ak tès pèt chaj Anviwònman Tanperati degre
Liquidation	Tape pozisyon	Aplike aktyèl (A)	Tès vòltaj (KV)	Enpedans kout sikwi （ pousan ）	Pèt chaj （W）
Liquidation	Tape pozisyon	Aplike aktyèl (A)	Tès vòltaj (KV)	Valè mezire	Valè mezire
H.V- L.V	3	10.5	0.4	t=75 degre I=Ir	t=75 degre I=Ir
3.8 Tès sele
Metòd tès la	Mete presyon (kPa)	Presyon rezidyèl (kPa)	Dire (h)	Rezilta
Presyon lè				Pa gen flit

Doub vòltaj transfòmatè fil elektrik

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 7

FAQ

1.Ki sa ki se yon transfòmatè vòltaj doub

Yon transfòmatè distribisyon vòltaj doub se yon kalite transfòmatè ki ka bay plizyè nivo vòltaj pwodiksyon soti nan yon sèl vòltaj opinyon. Sa a se reyalize lè w konekte de oswa plis tiyo vòltaj sou likidasyon transfòmatè yo nan tèminal pwodiksyon yo.

Se likidasyon prensipal la nan yon transfòmatè vòltaj doub fèt yo dwe konekte ak yon sous pouvwa vòltaj segondè, tipikman nan seri a nan 15kV a 33kV. Mawonnen segondè a gen plizyè tiyo ki ka konekte ak rezo distribisyon vòltaj ki ba, anjeneral nan nivo vòltaj 400V oswa 230V.

Itilizasyon yon transfòmatè vòltaj doub ka bay avantaj enpòtan an tèm de efikasite sistèm ak ekonomi pri. Lè w sèvi ak yon transfòmatè ki gen plizyè tiyo, li posib bay diferan nivo vòltaj bay konsomatè diferan, tou depann de bezwen espesifik yo. Sa a ka ede diminye gaspiyaj enèji ak amelyore pèfòmans jeneral sistèm lan.

Yon lòt benefis nan lè l sèvi avèk yon transfòmatè vòltaj doub se ke li ka diminye kantite transfòmatè ki nesesè nan yon rezo distribisyon. Sa a ka fè sistèm nan pi senp ak plis pri-efikas yo opere.

Anplis de itilizasyon yo nan rezo distribisyon pouvwa konvansyonèl yo, transfòmatè vòltaj doub yo souvan itilize nan aplikasyon pou enèji renouvlab. Pou egzanp, yo ka itilize nan fèm van oswa plant enèji solè transfòme pwodiksyon an varyab nan dèlko yo nan yon vòltaj ki estab ki apwopriye pou distribisyon.

An jeneral, transfòmatè distribisyon vòltaj doub bay yon solisyon fleksib ak efikas pou aplikasyon pou distribisyon pouvwa, ki ofri plizyè nivo vòltaj ki soti nan yon sèl sous opinyon, pandan y ap diminye bezwen pou transfòmatè adisyonèl nan rezo a.

2.Ki pri a nan 200 kva transfòmatè

USD3221.00/SET

200 kva 11kv 6.6kv 0.4kv dual voltage distribution transformer 5
