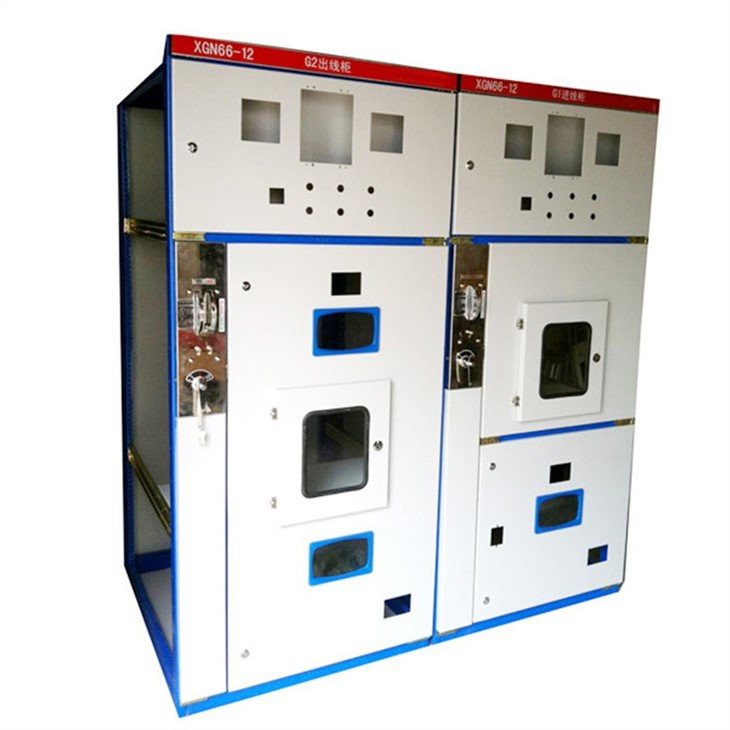

Modilè High Voltage HV Substation Switchgear

Modilè High Voltage HV Substation Switchgear

Se XGN2 kalite modilè segondè-vòltaj switchgear kabinè aplike pou resevwa ak distribye enèji elektrik la nan twa-faz AC pouvwa sistèm ak rated vòltaj 3, 6, 10KV ak rated frekans 50HZ, espesyalman pou okazyon an souvan opere.

Voye rechèch

Fonksyon

Pwodwi Deskripsyon

XGN2 tip modilè segondè-vòltaj switchgear kabinè aplike pou resevwa ak distribye enèji elektrik la nan twa-faz AC pouvwa sistèm ak rated vòltaj 3, 6, 10KV ak rated frekans 50HZ, espesyalman pou okazyon an souvan opere. Sistèm busbar li se yon sèl busbar (ki ka dériver yon sèl busbar ak bypass ak estrikti doub busbar).

Kabinè a switchgear se nan liy ak kondisyon ki nan Estanda Nasyonal GB3906 3-35KV AC Metal ki fèmen switchgear ak Creole Creole IEC298 la, tou gen pwopoze "senk anti" fonksyon anklanchman tankou anti-kraze ak fèmen pa erè. pou chan de kous disjoncteurs, anti-kraze ak fèmen disconnector switch ak chay, anti-kraze ak fèmti tè fil/switch ak chaj, anti fèmen disjoncteurs/disconnecteur switch ak tè fil/switch, anti k ap antre chaje entèval pa erè.

Deskripsyon Estrikti

Switchgear a se nan bwat-kalite metal ki fèmen estrikti fiks ak kabin a konsiste de pwofiteak G pwofil reyini pa plizyè moso koneksyon.Li divize an kat konpatiman, sètadi lòj busbar. Lòj CB, lòj mesure ak lòj kab. Pwosesis pati yo dwe fèt pa machin pwensonaj CNC, machin koube CNC ak machin sofistike yo bay nan pwosesis CNC. sant, asire segondè presim nan fòm, pozisyon ak dimansyon, fè rapid ak egzat, fleksib pou konbinezon diferan opsyon, ki ka satisfè diferan demann fòm kliyan.

Karakteristik prensipal

1.Kabin an se nan estrikti reyini, pa gen okenn soude, gwo fòs mekanik ak aparans atistik.
2. Pati anlè dèyè a se pou GN 30-12 switch rotarydisconnect ak pati pi ba pou GN 19-12C switch dekonekte .Aparèy mekanik anklanche ki opere dapre pwosedi yo ka bay pwoteksyon sekirite serye pou operasyon pèsonèl la ak ekipman.
3.Switch prensipal la adopte se nan kalite monoblock, opsyon tankou ZN63-12(VS1-12) ak VD4-12
4.Obligatè metòd bloke mekanik yo te anplwaye nan anklanchman yo nan mitan switch prensipal yo, dekonekte ak pòt kabin pou satisfè fonksyon an "senk-prèv", jwi konbinezon o aza ak inite prensipal bag.

Paramèt teknik

Non.	Atik	Inite	Done teknik
1	Rated vòltaj	kV	3.6, 7.2, 12
2	Rated aktyèl	A	630 1000	1250 2000	2500 3150
3	Rated kout sikwi kraze aktyèl	kA	20	31.5	40
4	Rated kout tan kenbe tèt ak aktyèl	kA	20	31.5	40
5	Rated pik kenbe tèt ak aktyèl	kA	50	80	100
6	Rated kous kout fè aktyèl	kA	50	80	100
7	Rated dire kout sikwi	s		4
8	Degre pwoteksyon		IP2X
9	Sistèm otobis		Otobis sèl, otobis sèl ak kontoune, otobis doub
10	Metòd opere		Elektwomayetik, enèji depo prentan
11	Deskripsyon dimansyon	manm	950^1000x2300 (pi ba pase 1250A) 1000x1000x2300 (plis pase 1250A)
